In questo quadrimestre in Tecnologia in classe 5a ci siamo dedicati ad un’attività interdisciplinare: la costruzione di un SAPIENTINO!

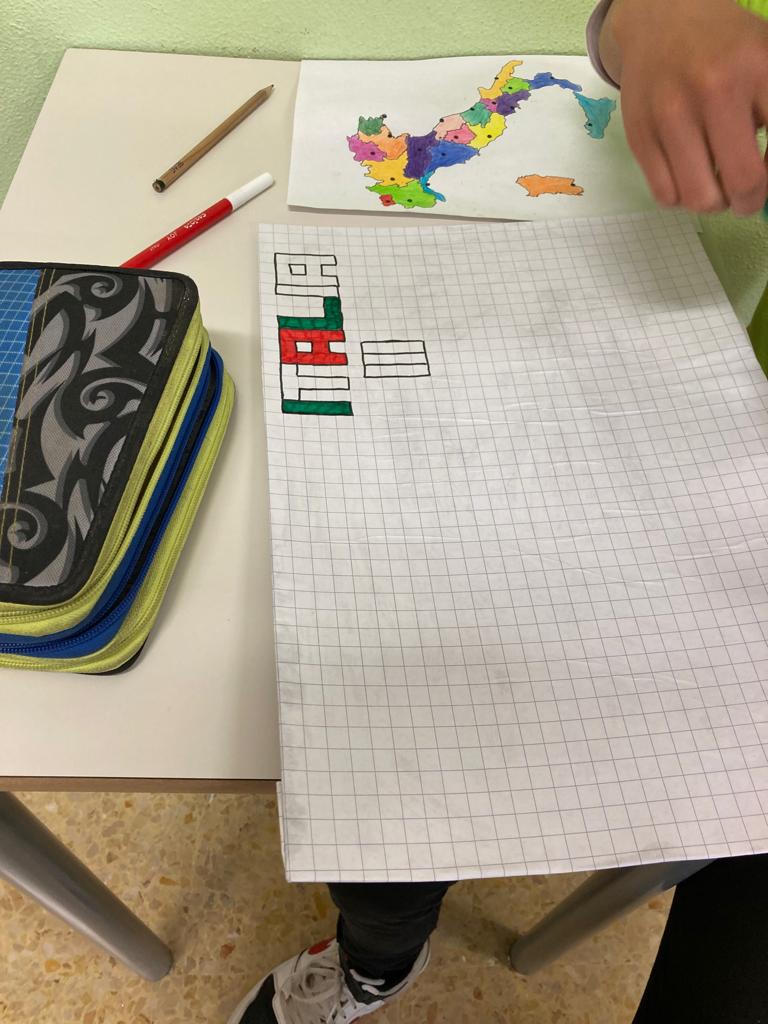

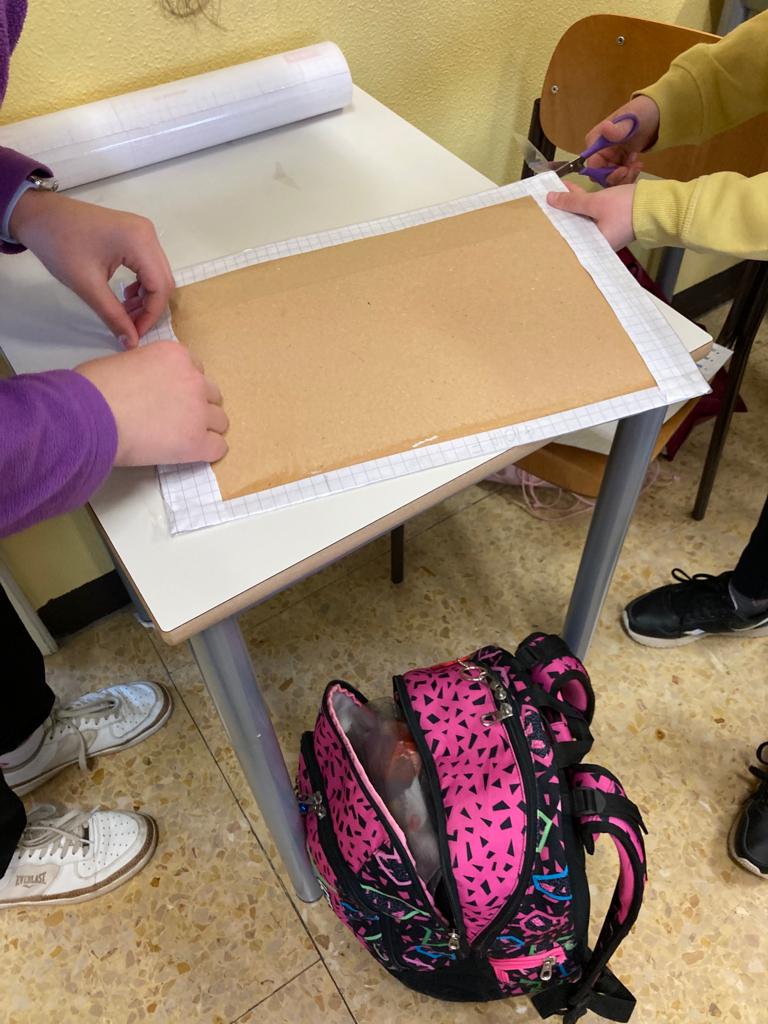

Abbiamo cominciato col colorare una cartina politica dell’Italia in modo che le varie regioni fossero ben visibili. L’abbiamo quindi ritagliata e incollata al centro di un cartone rigido ricoperto di carta quadrettata. Abbiamo continuato scrivendo il titolo ITALIA in alto seguendo i quadretti, lo abbiamo colorato e abbellito con qualche bandiera. Poi abbiamo scritto al lato sinistro dell’immagine il nome delle 20 regioni e nel lato sinistro il nome dei 20 relativi capoluoghi di regione. In seguito abbiamo ricoperto il tutto con carta adesiva trasparente, per proteggere il nostro Sapientino e farlo durare molto di più.

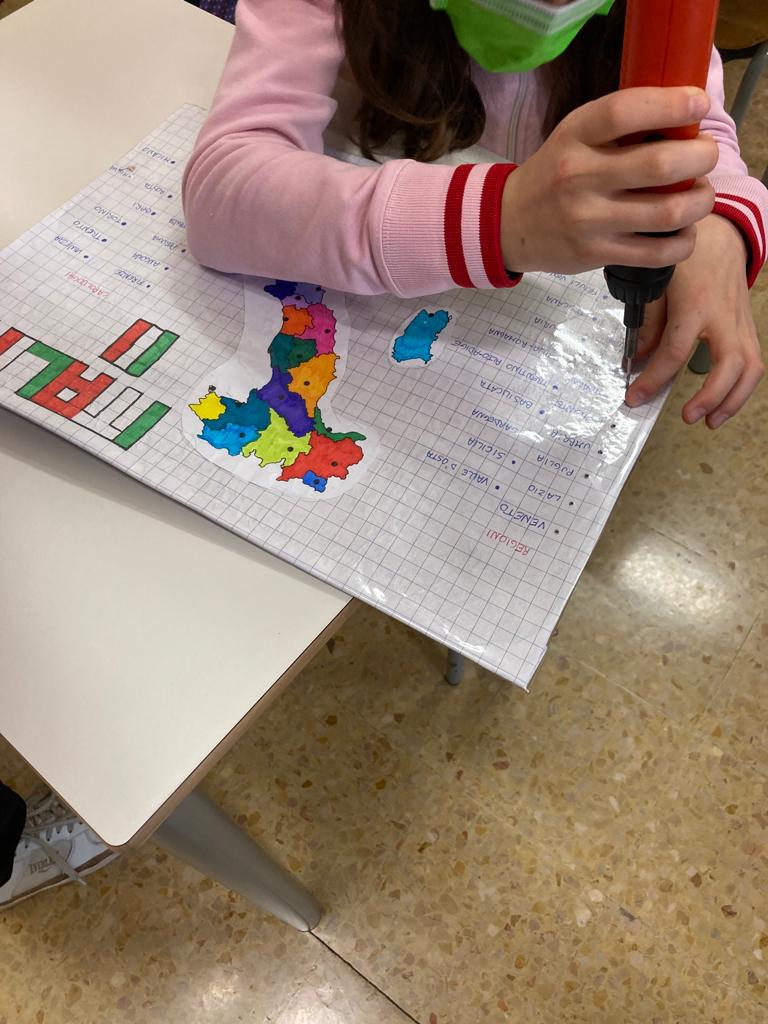

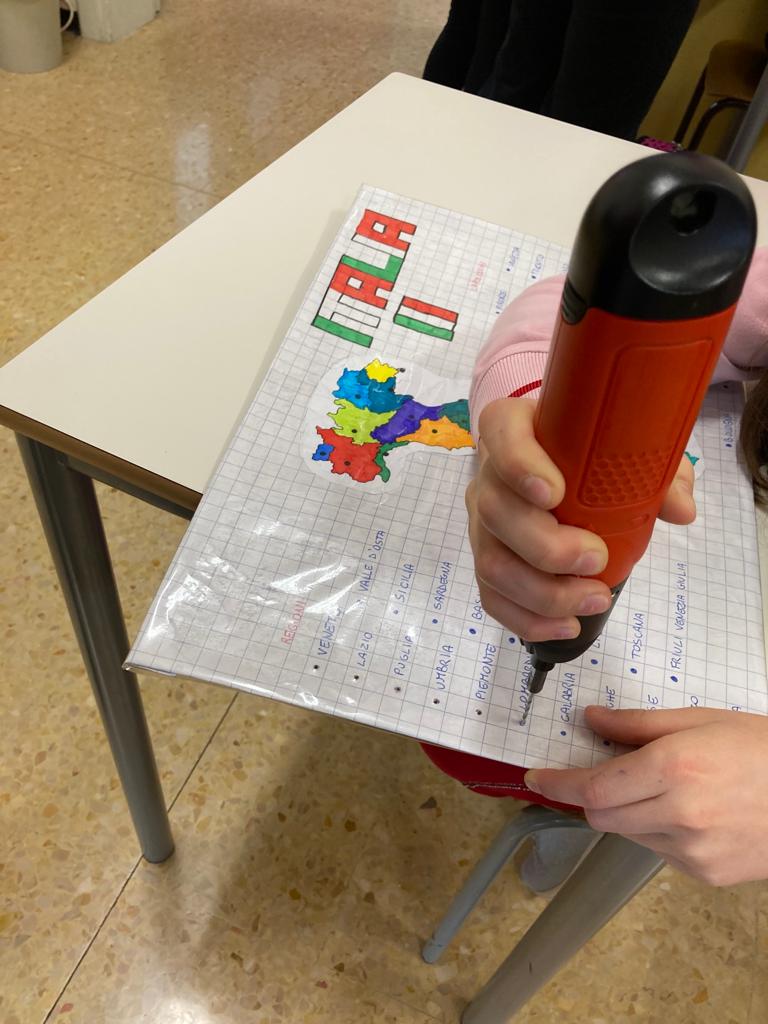

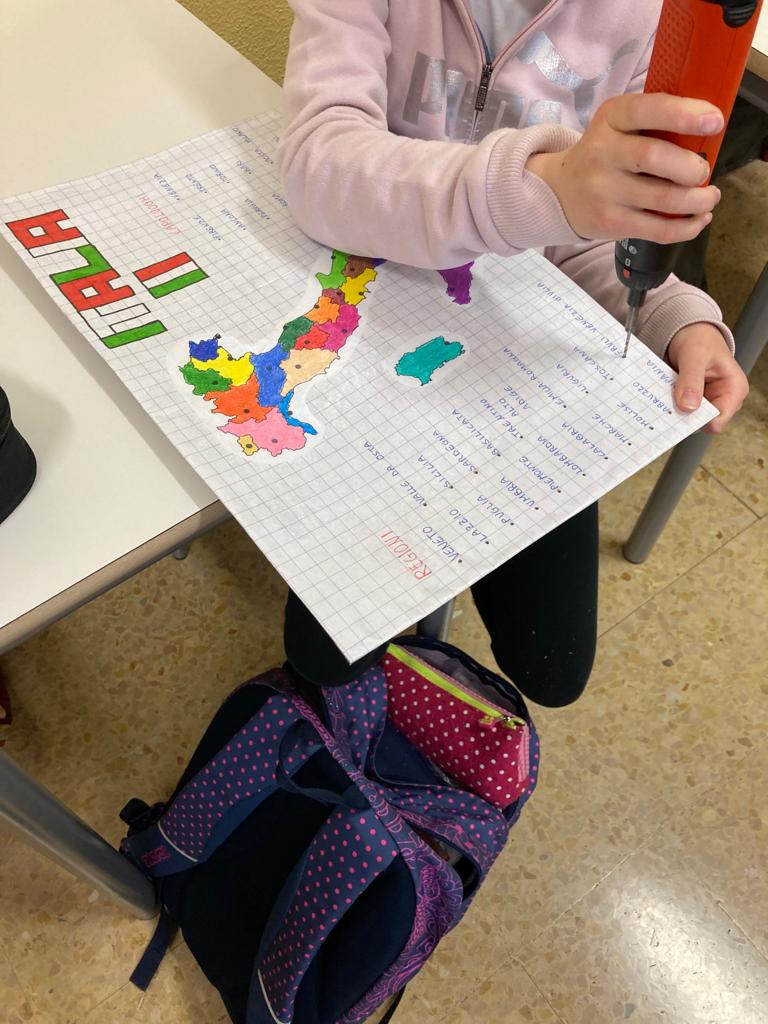

Ed ora la parte che ci ha divertito di più…abbiamo praticato tanti fori…su ogni regione in corrispondenza del capoluogo e alla sinistra di ogni parola sia nell’elenco delle regioni che in quello dei capoluoghi, in tutto 60 fori…per farlo abbiamo usato in autonomia un AVVITATORE con punta sottile o un punteruolo…ci è piaciuto tantissimo!

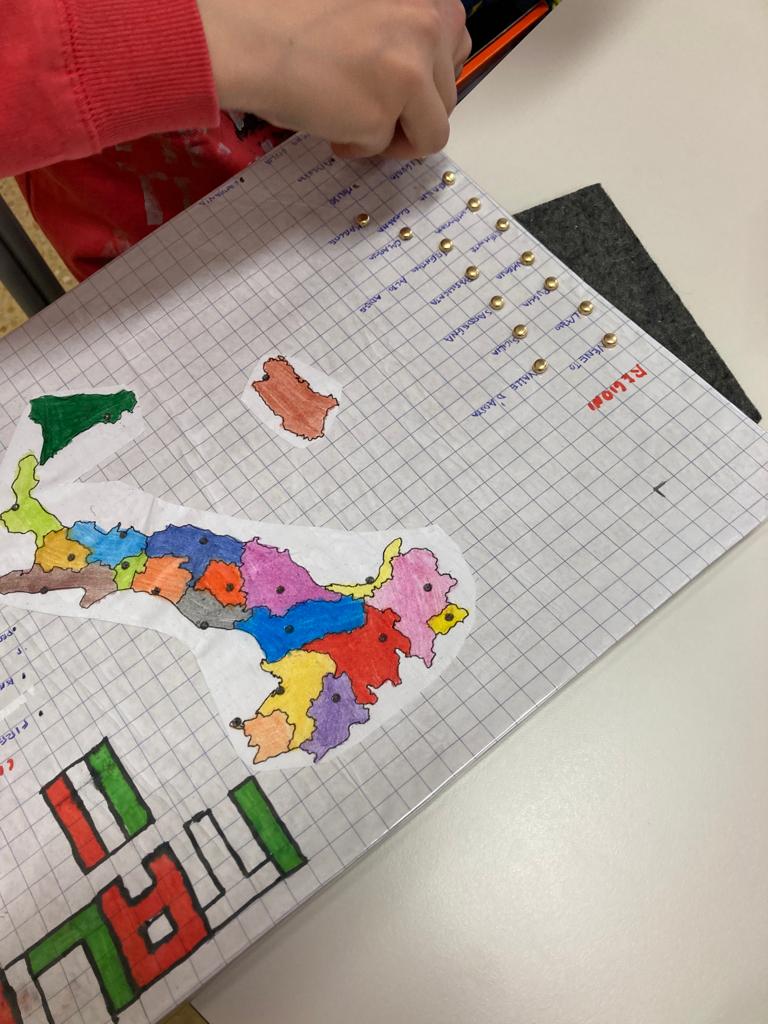

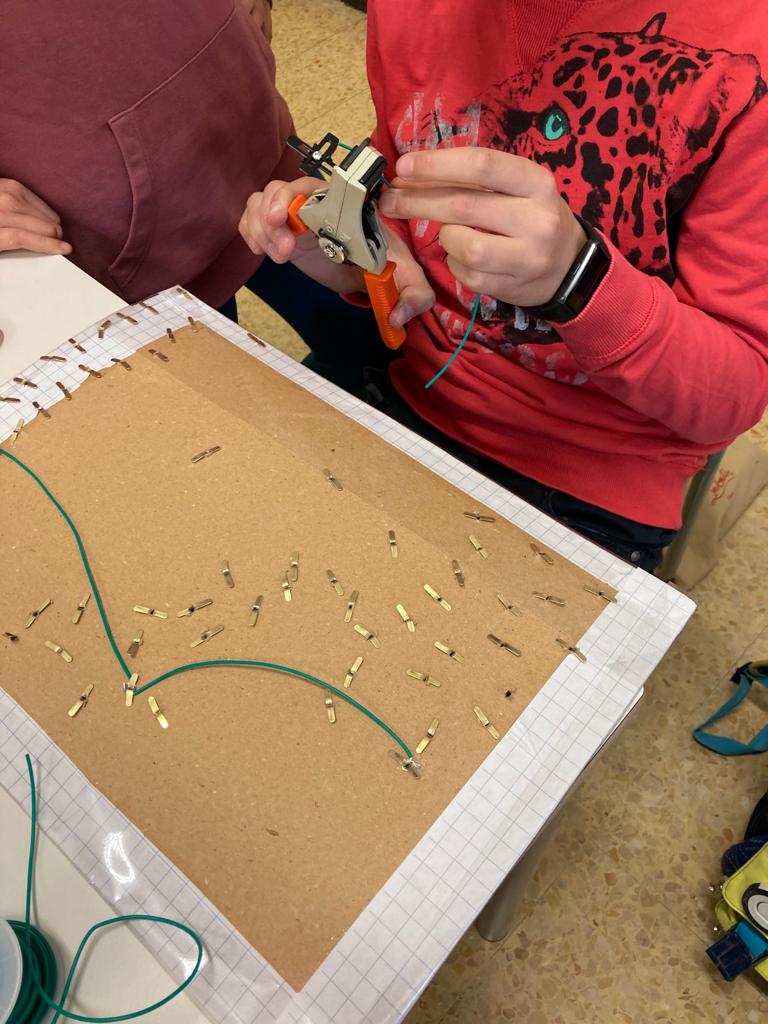

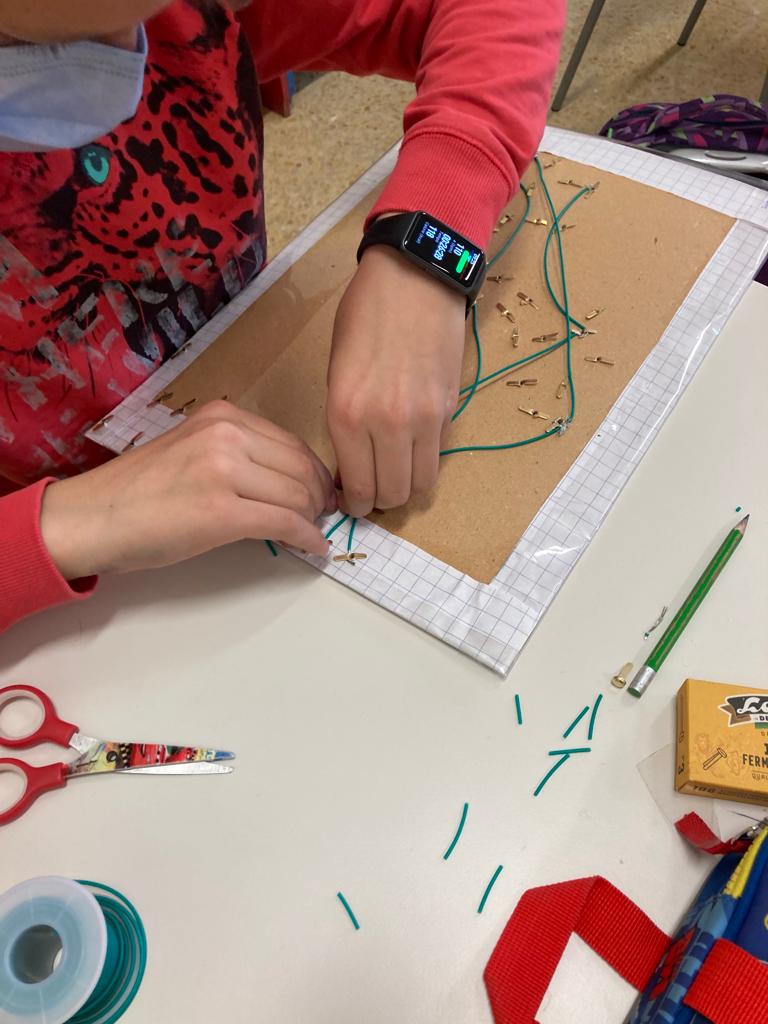

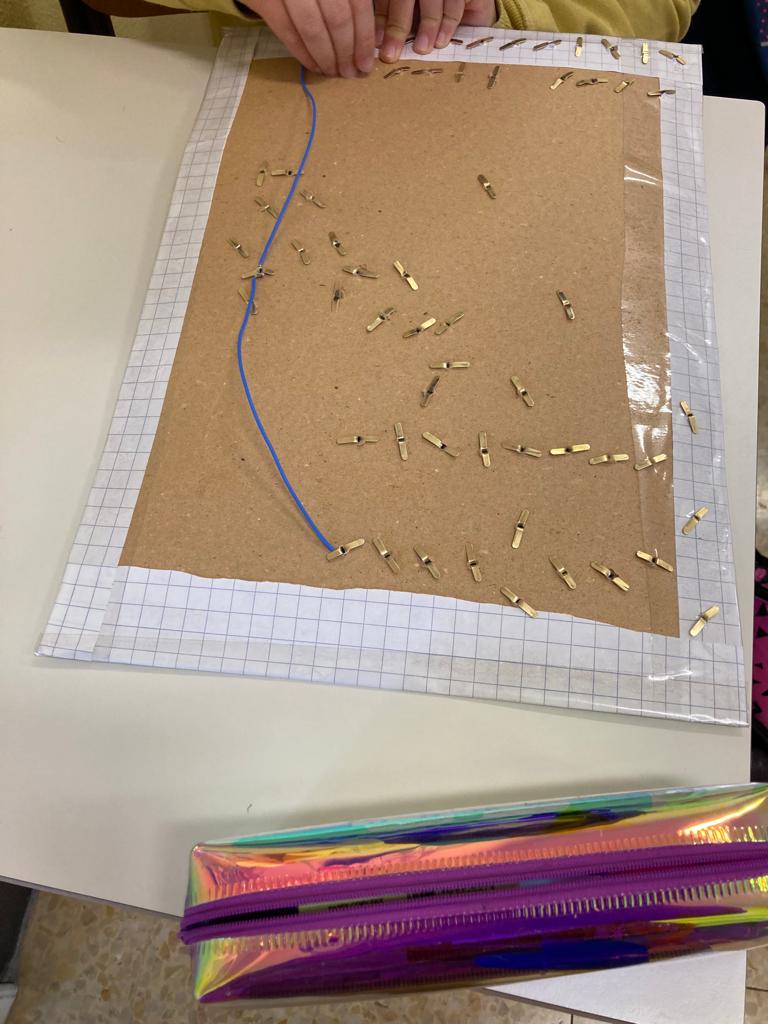

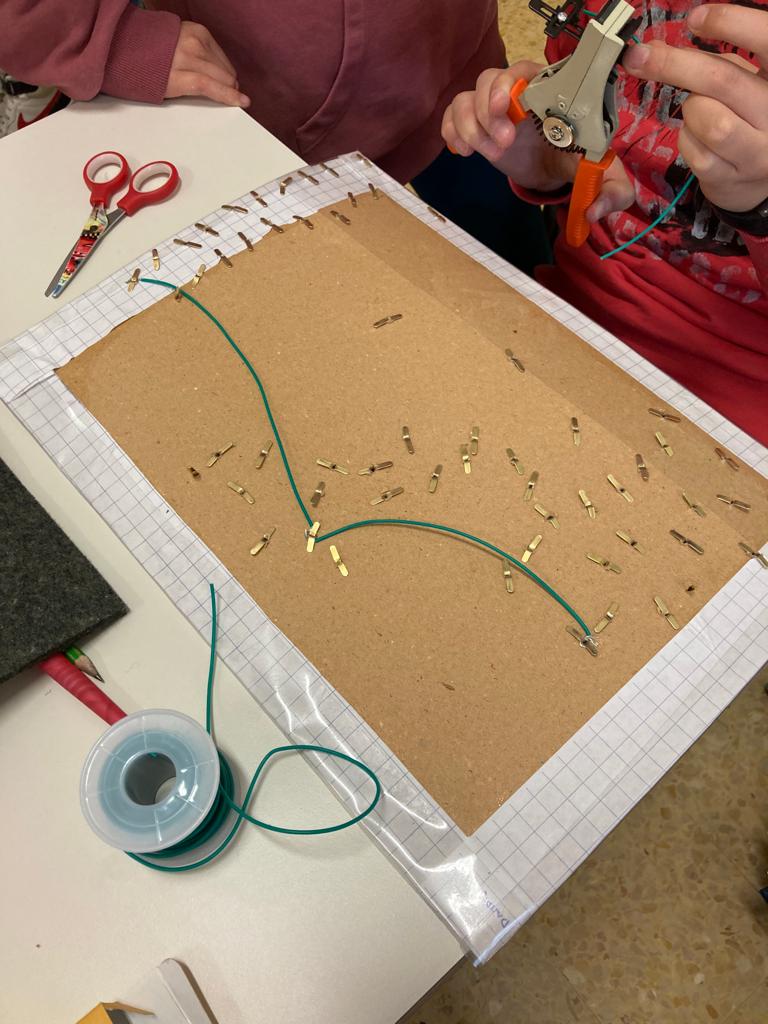

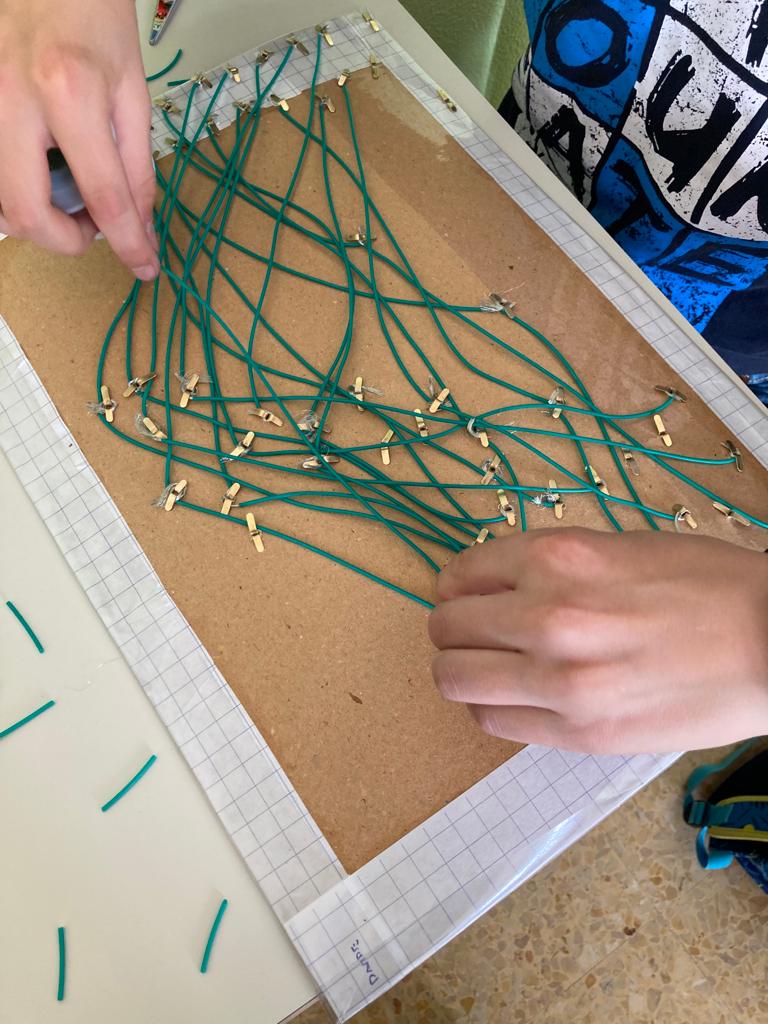

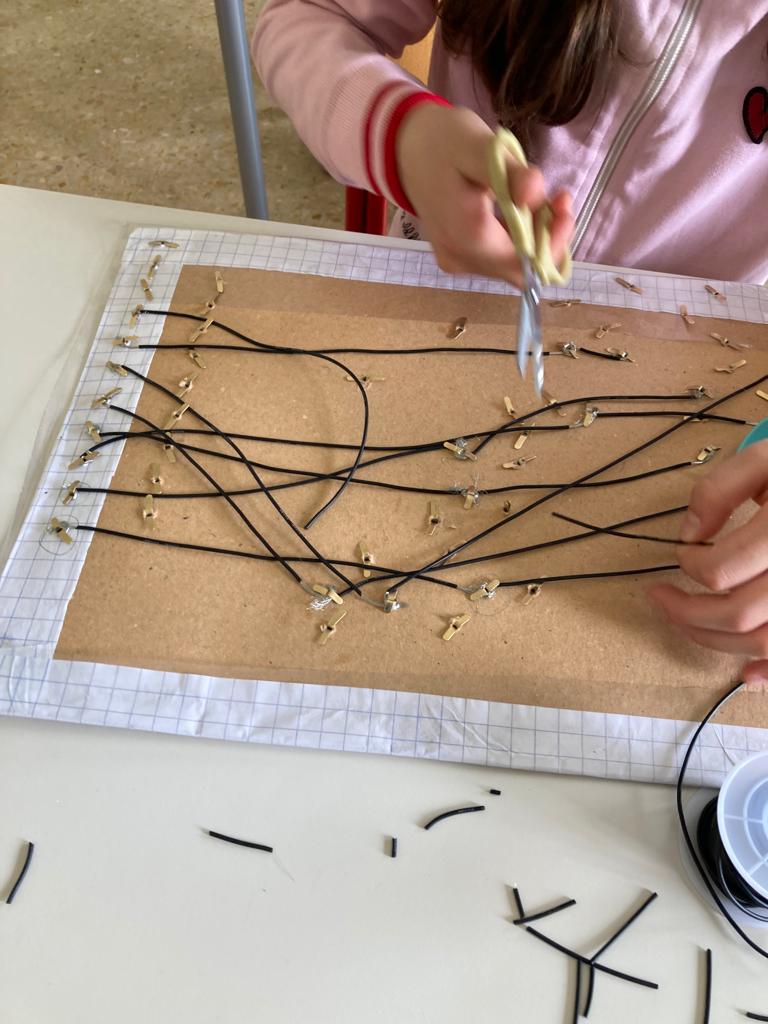

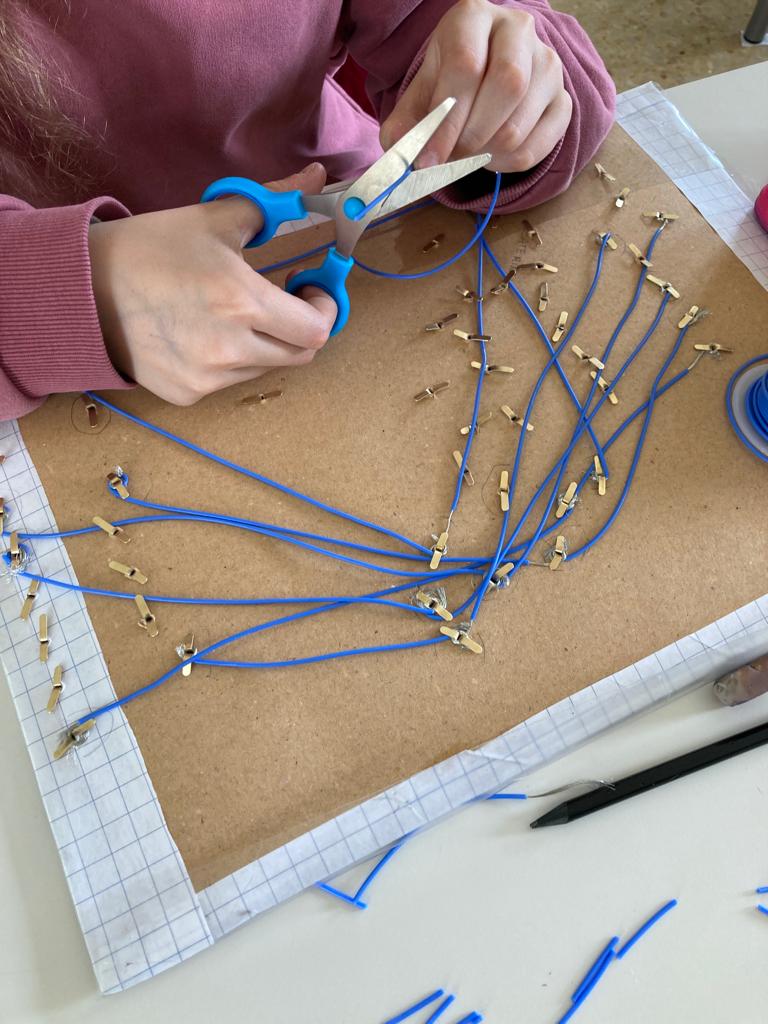

In ogni foro praticato è stato inserito un fermacampione. La parte più complessa è stata la successiva. Usando un filo elettrico, spellato alle estremità, abbiamo collegato il retro del fermacampione relativo alla regione con quello dell’immagine della regione corrispondente e da lì con un altro filo alla scritta con il suo capoluogo di regione. Insomma, non un lavoro semplice ma di precisione e attenzione.

La maestra aveva già preparato la componente elettronica composta da questi elementi:

Basetta millefori (bread board)
Diodo led
Resistenza da 150 ohm da ¼ w con tolleranza al 5%
Morsettiera a vite
Spine a banana
Porta batteria in plastica
2 batterie 3v CR2032
Fili elettrici da 0,3mm2
Fili elettrici da 1,5mm2

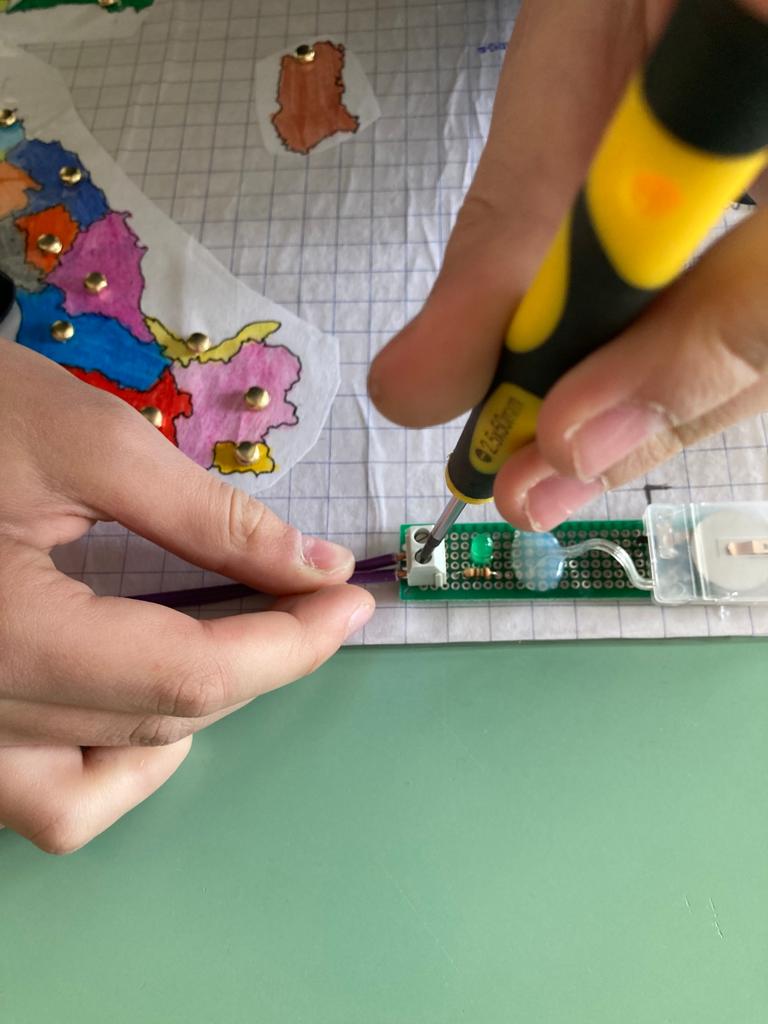

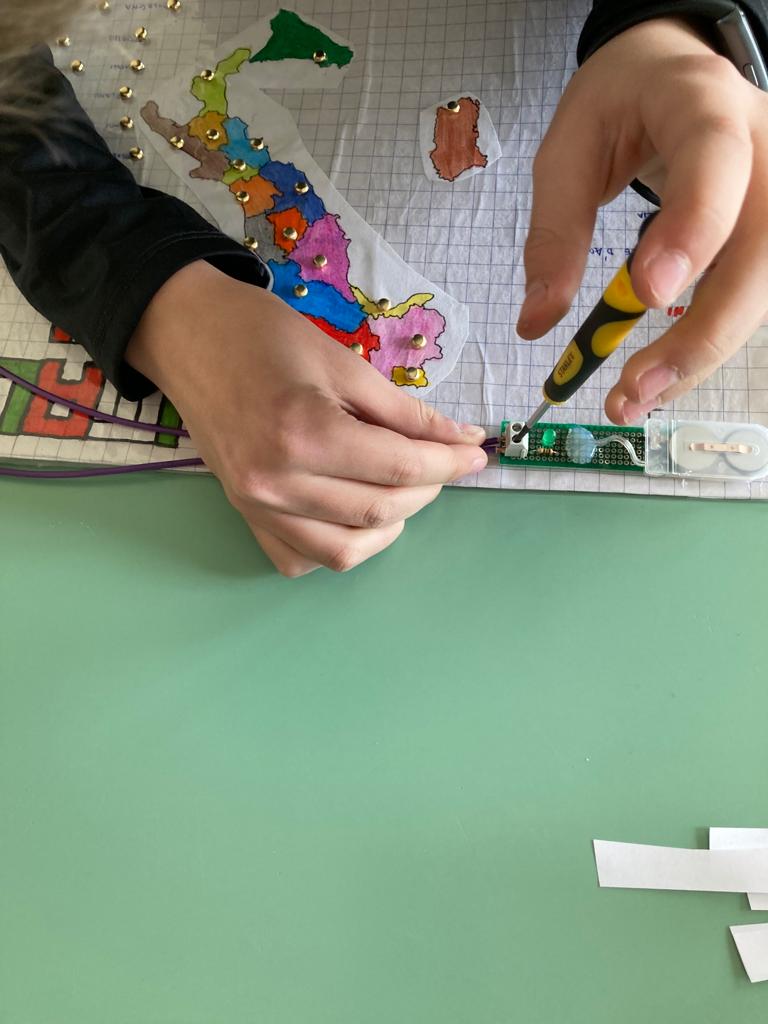

Nella basetta a millefori sono stati inseriti e saldati la resistenza, il diodo a led e la morsettiera. Con la colla a caldo abbiamo attaccato il porta batterie alla basetta, i suoi fili invece vengono saldati alla basetta. E ora dopo aver fissato con una puntina di colla a caldo sul Sapientino il circuito elettronico possiamo finalmente provare a vedere se funziona tutto. Quando puntiamo due punti del circuito, come Veneto e Venezia l’energia passa dalla batteria tramite i fili che abbiamo collegato sul retro per poi passare nel led per accenderlo. La resistenza serve per limitare l’energia così che il led non si bruci.

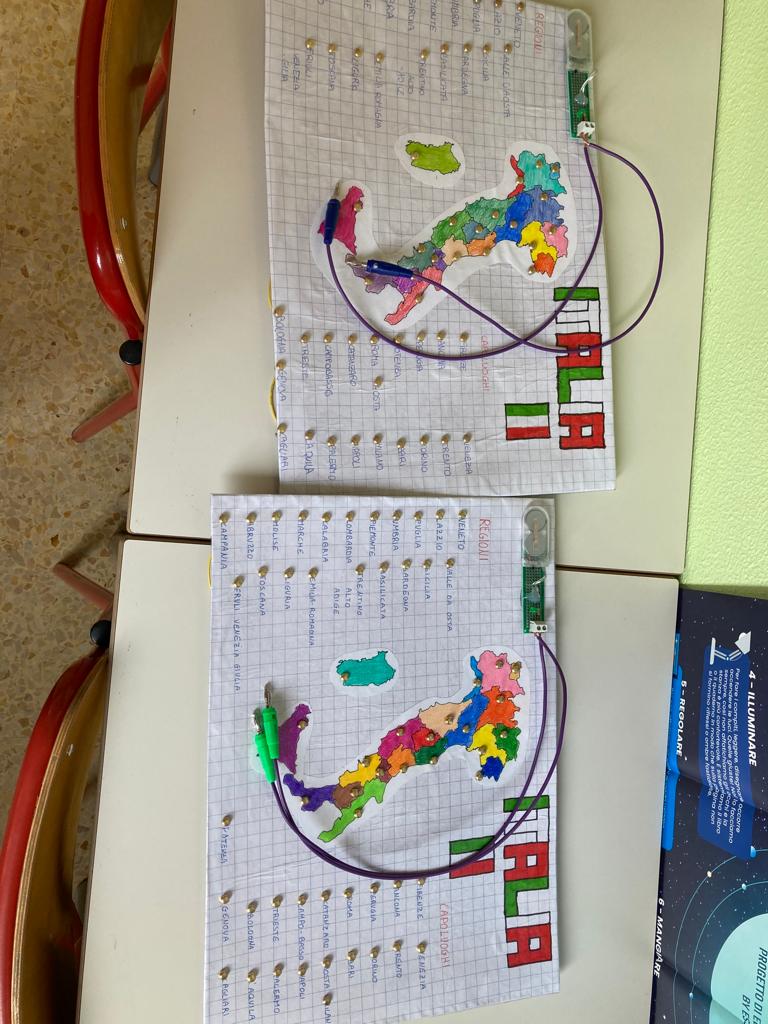

Se tutto è corretto puntando la spina a banana ad esempio su Veneto che è la nostra regione e la scritta Veneto la lampadina si accende, ma anche se collego la scritta Veneto a Venezia o Venezia alla scritta Veneto. Il circuito si chiude e la batteria fornisce l’energia alla lampadina! Che spettacolo!
